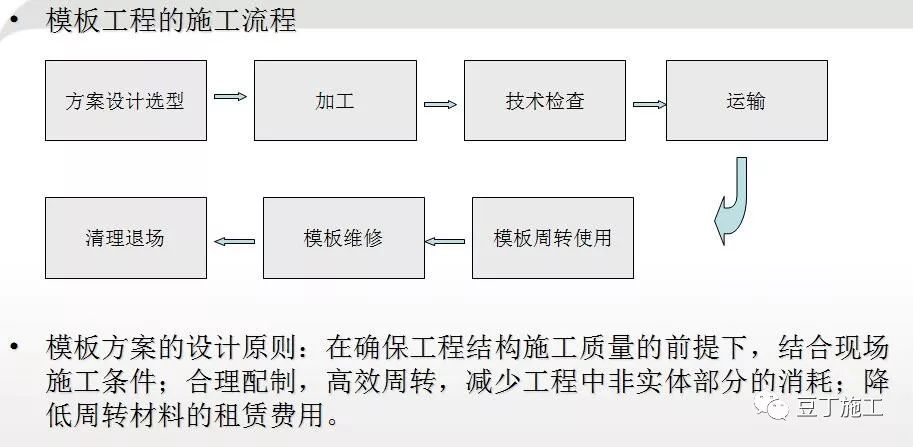

模板工程
模板选型要合理
大模板拼接

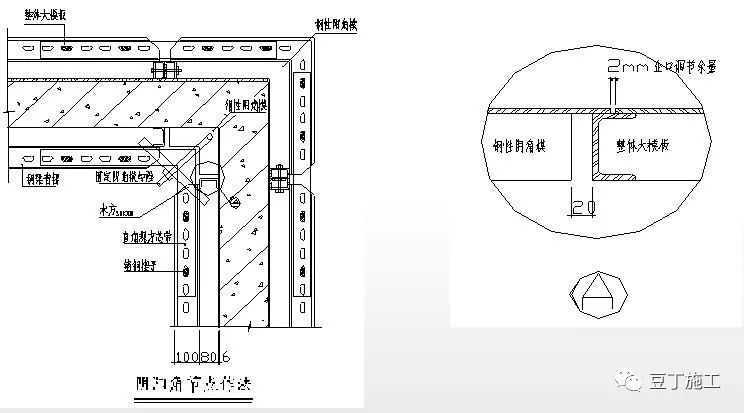

阴角模—采用多道阴角压槽保证阴角严密顺直
丁字墙节点
超过4m按1‰~3‰起拱，采用硬起拱，起拱应顺直，不要起折线拱或倒拱
地下室导墙模板接茬
大钢模板外墙接茬

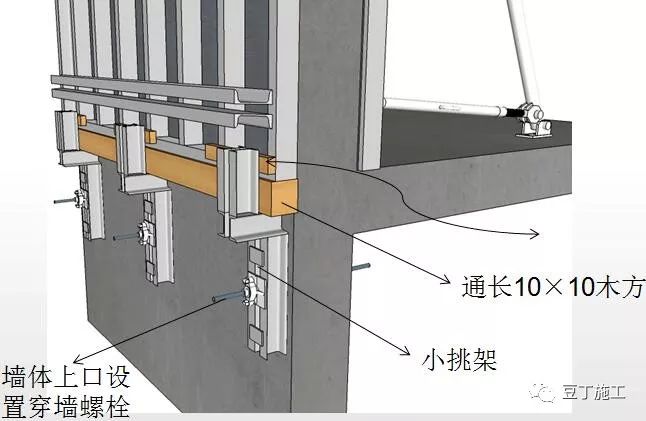

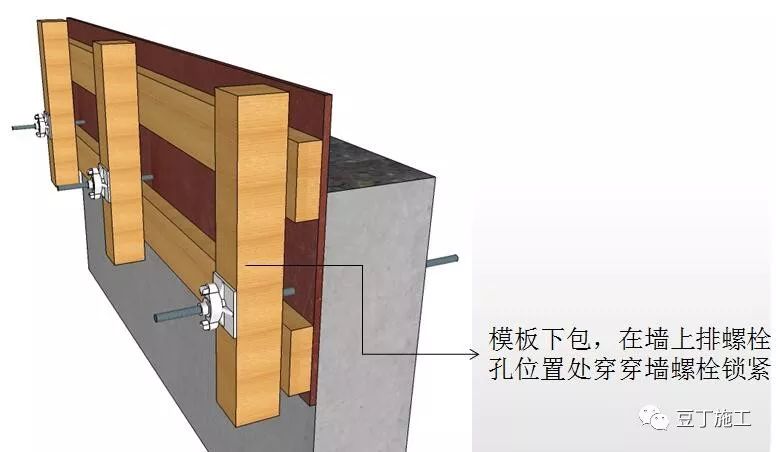

外墙楼板处接茬

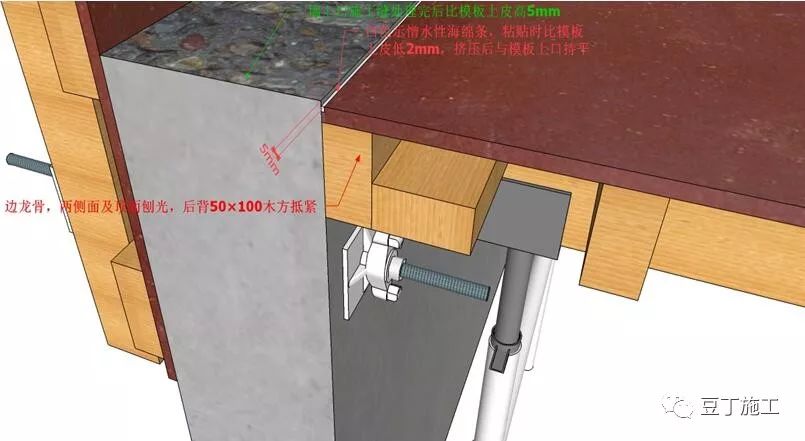

顶板阴角节点

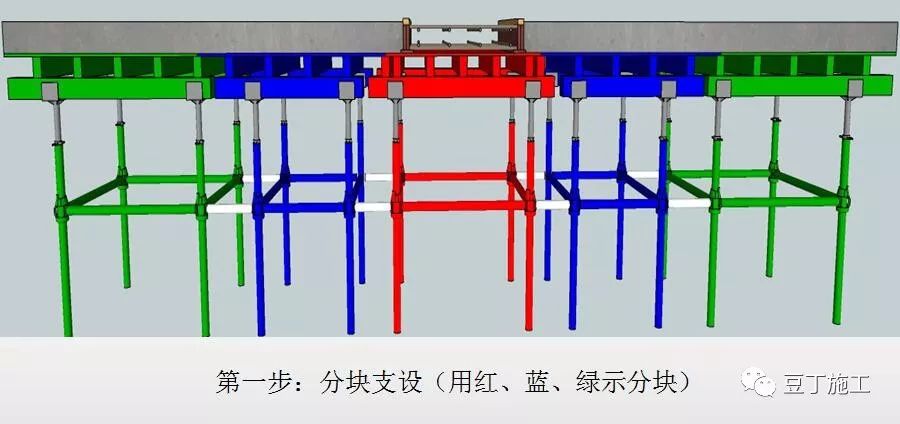

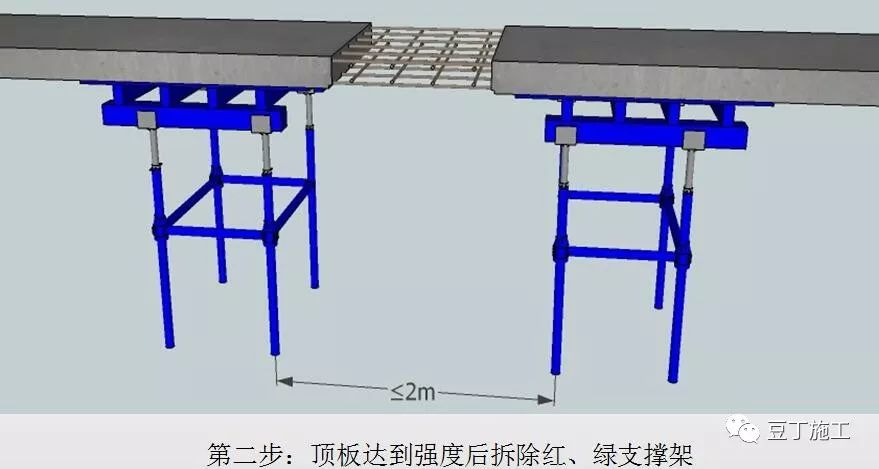

顶板后浇带模板支设
顶板后浇带模板支设
顶板后浇带模板支设
顶板后浇带模板支设
顶板后浇带模板支设
梁柱接头节点模板

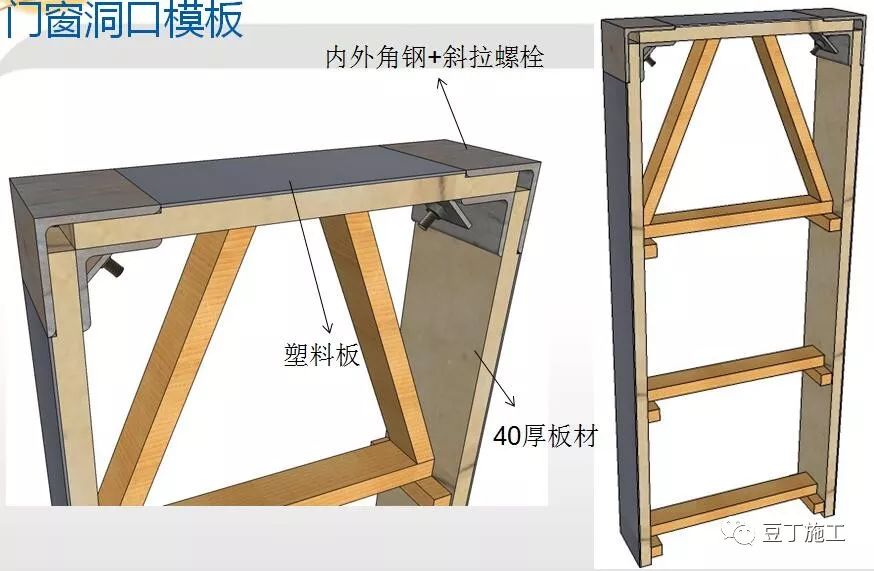

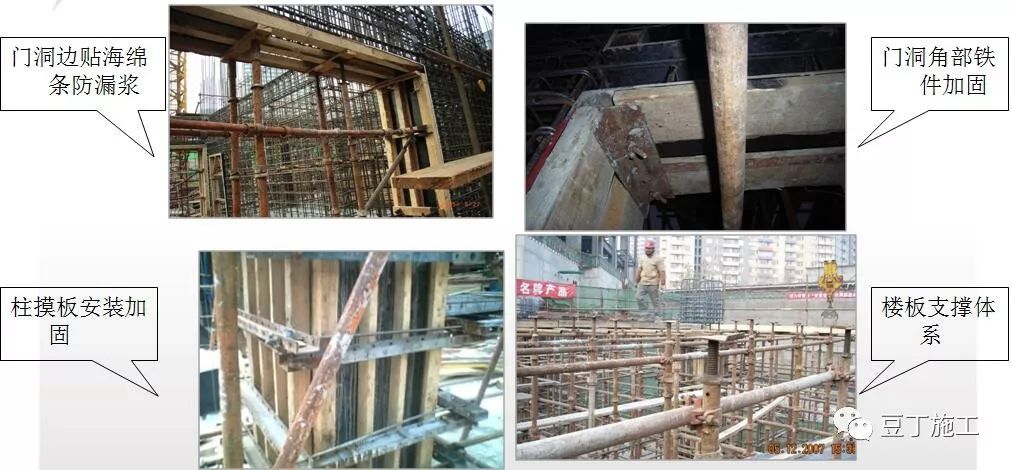

门窗洞口模板
门窗洞口模板
地下室外墙宜采用三节头止水螺栓

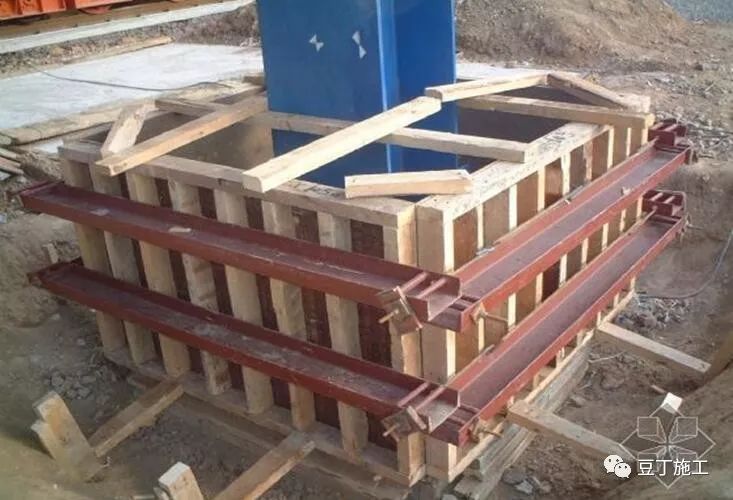

基础模板
基础模板

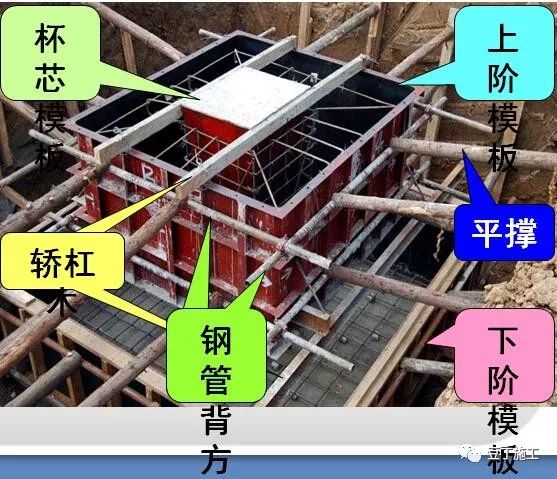

杯芯模两侧要钉上轿杠木,以便搁置在上台阶模板上，杯芯模不设底模板，以利杯口底部砼振捣。

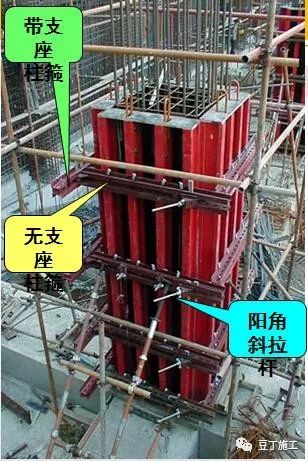

夹具及卡具：常用的有工具式柱箍和组合式梁卡具。柱箍亦称定位夹箍，用角钢、槽钢、扁钢或木方制成，是直接支承或夹紧各类柱模的支承件。
柱模套箍
可调柱模板的柱箍
模板安装的操作质量,是确保模板工程质量和混凝土结构质量的关键工序。
钢筋工程

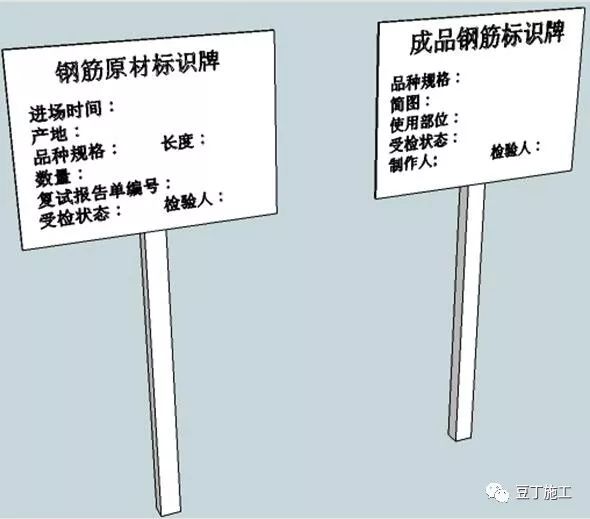

钢筋堆场—分类码放、地垄墙、挂标识牌

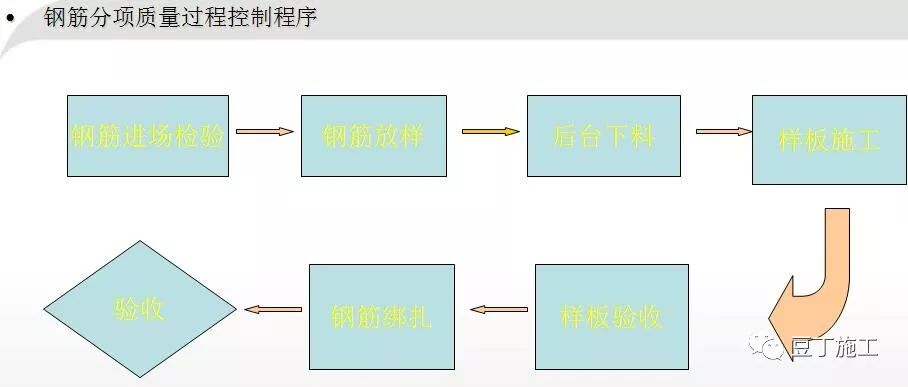

钢筋工程是保证抗震和结构安全的关键分项工程.施工中重点加强以下管理环节和质量控制。

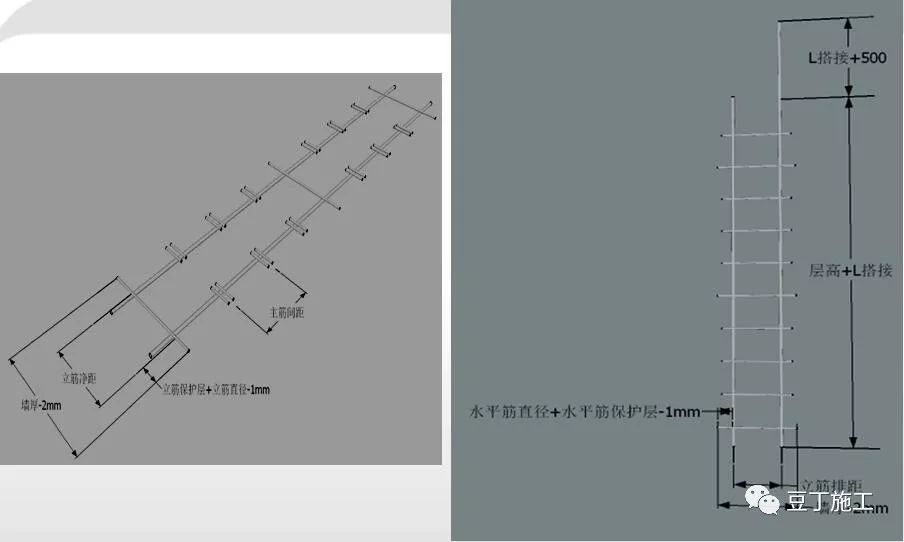

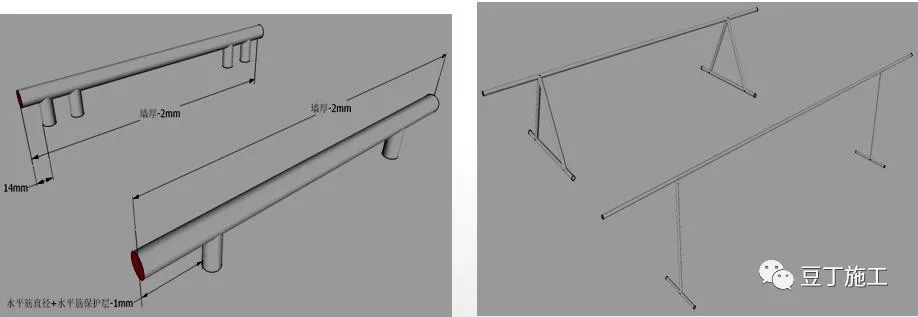

定位筋应有大样图
定位筋应有大样图
起步筋
1）连梁箍筋有一根在暗柱边且距暗柱边50mm；2）楼板钢筋距墙边50mm；3）梁箍筋距柱边；4）次梁两端箍筋距主梁50mm；5）墙体水平筋或暗柱箍筋距楼面30~50mm；6）墙体竖向筋距暗柱、门口边50mm

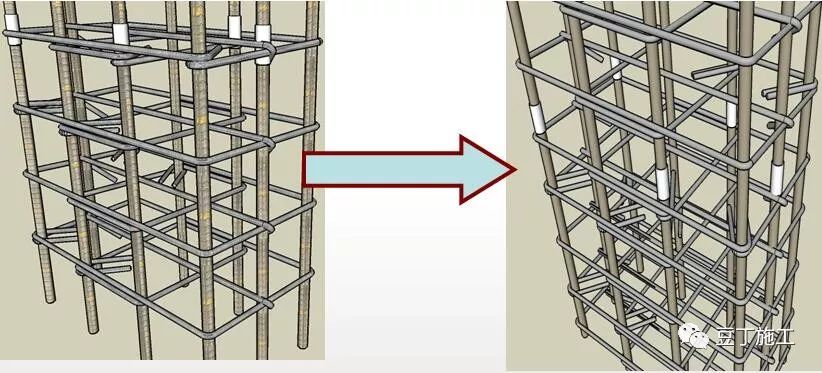

柱主筋搭接处的专用箍筋
柱套筒上箍筋调整

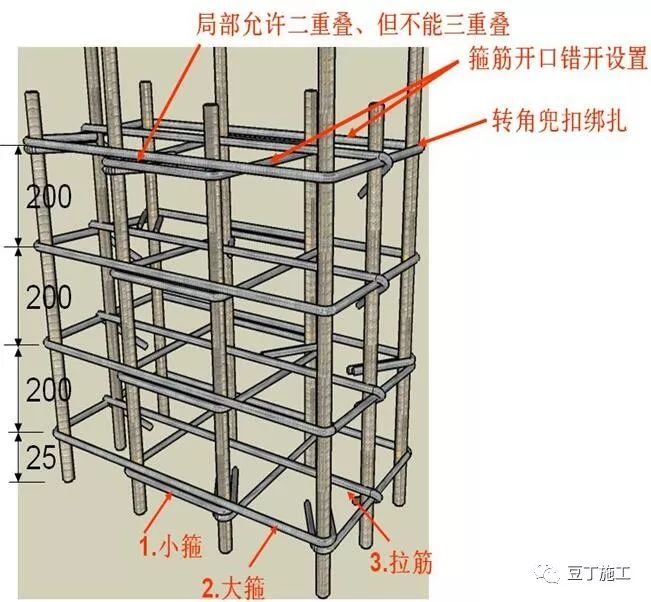

暗柱绑扎

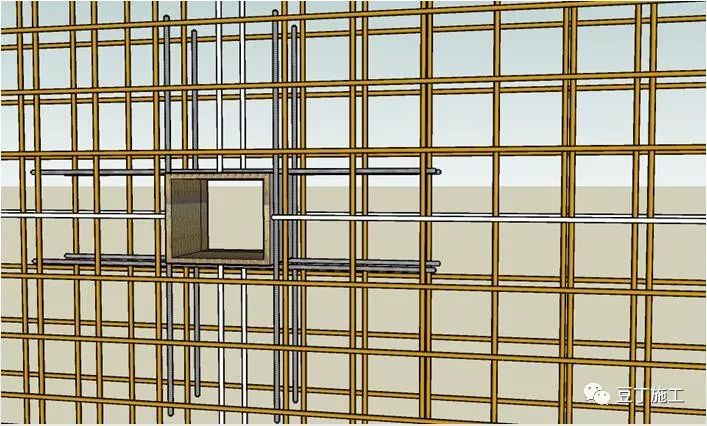

洞口加筋补强

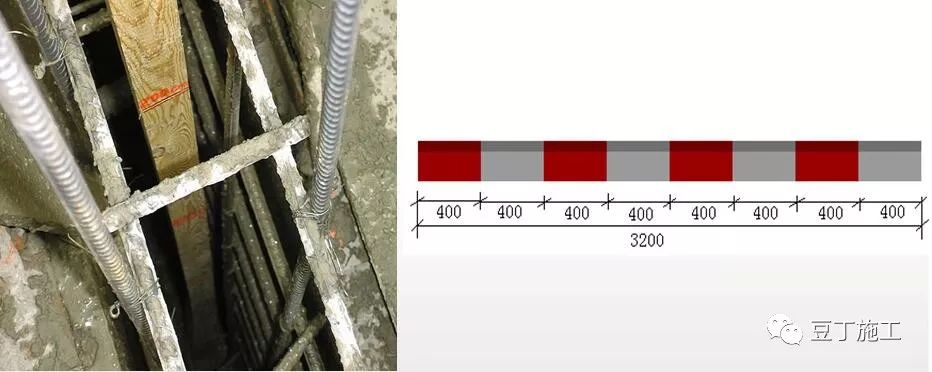

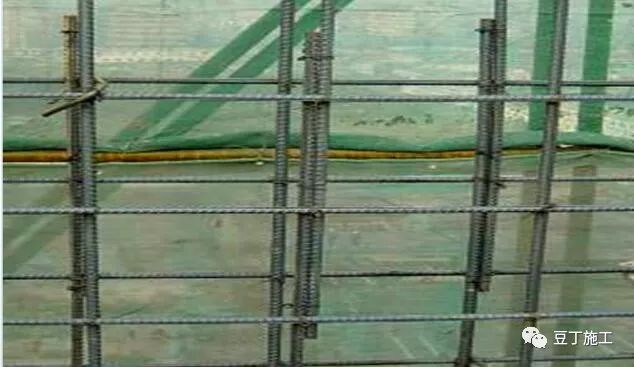

墙竖筋搭接处绑扎三道水平筋

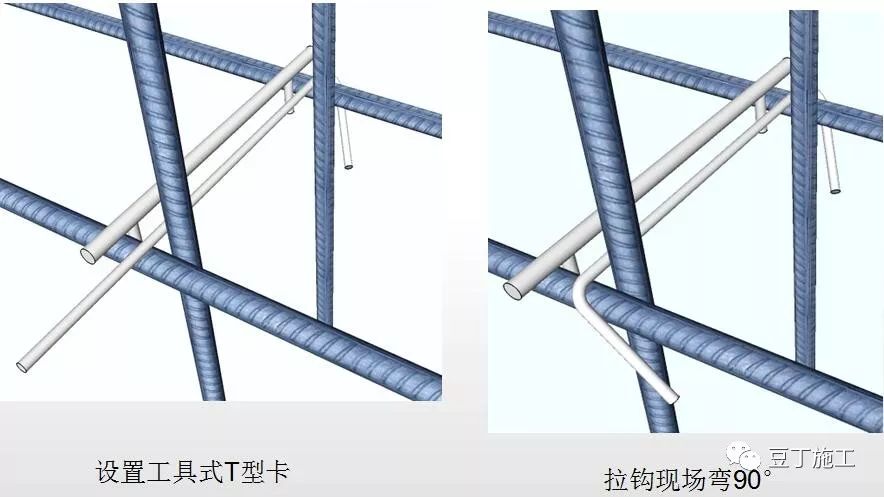

拉钩安装
后浇带、施工缝处钢筋保护层控制

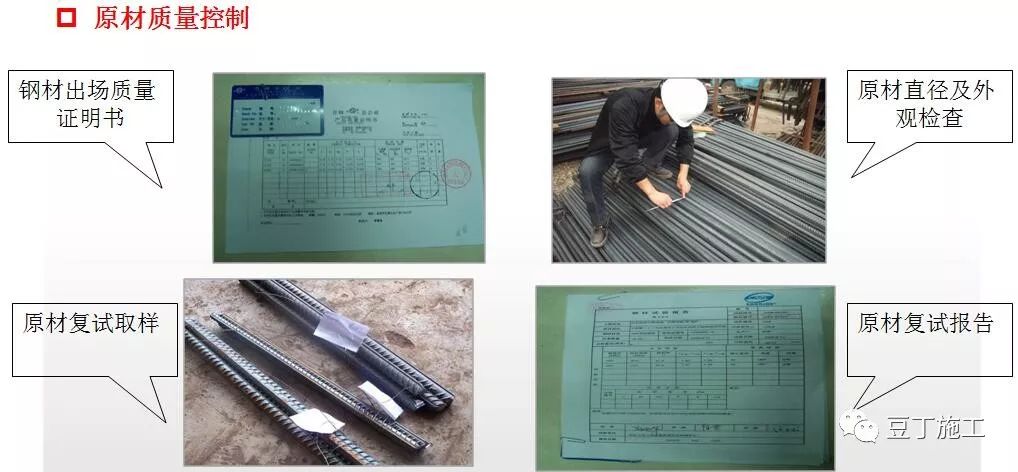

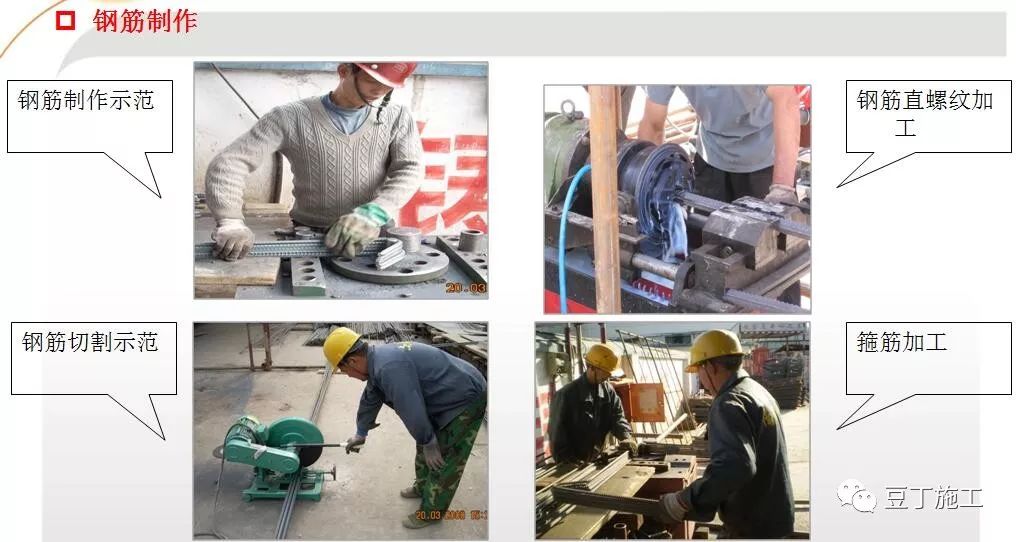

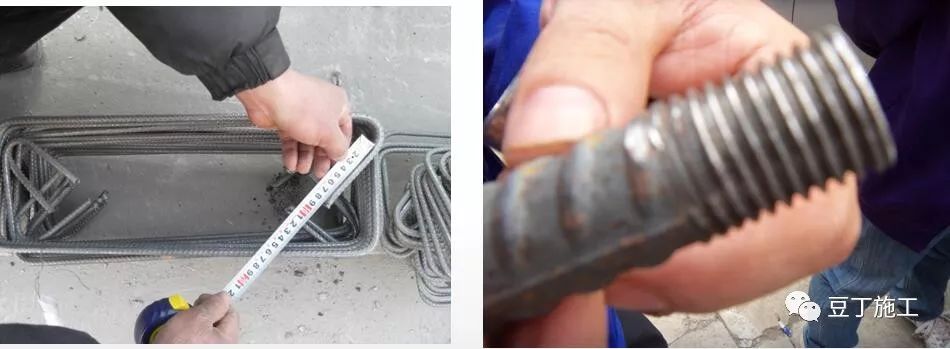

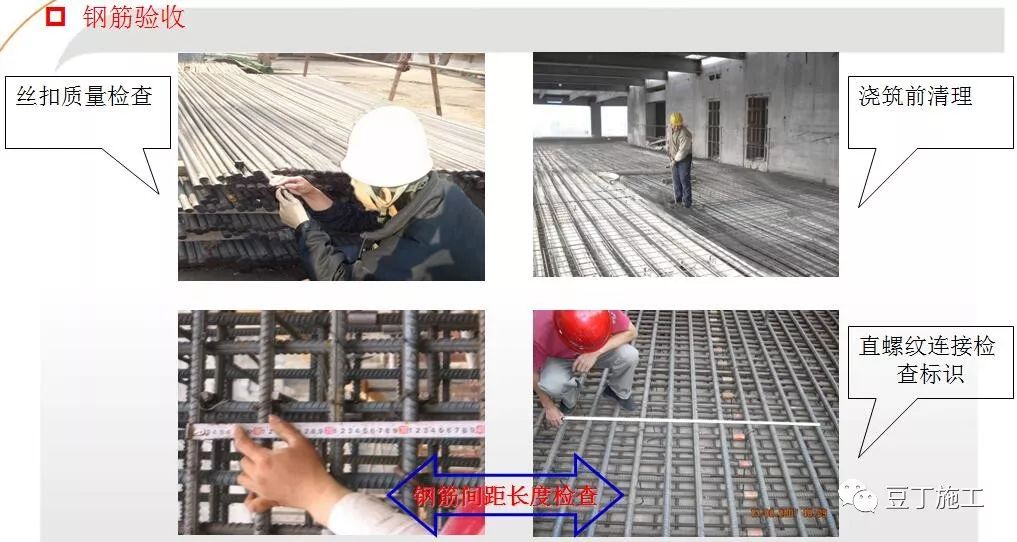

钢筋后台加工质量检查

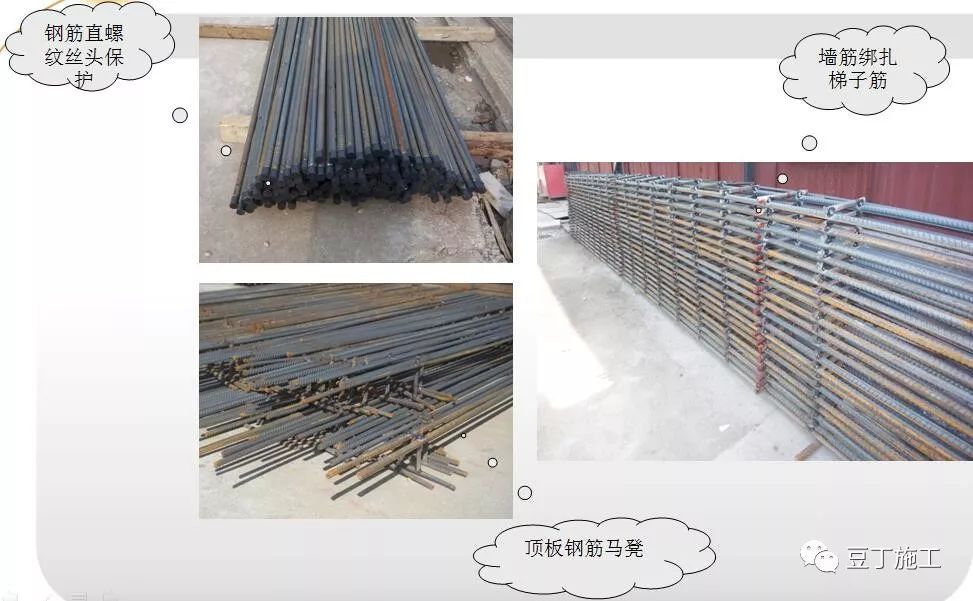

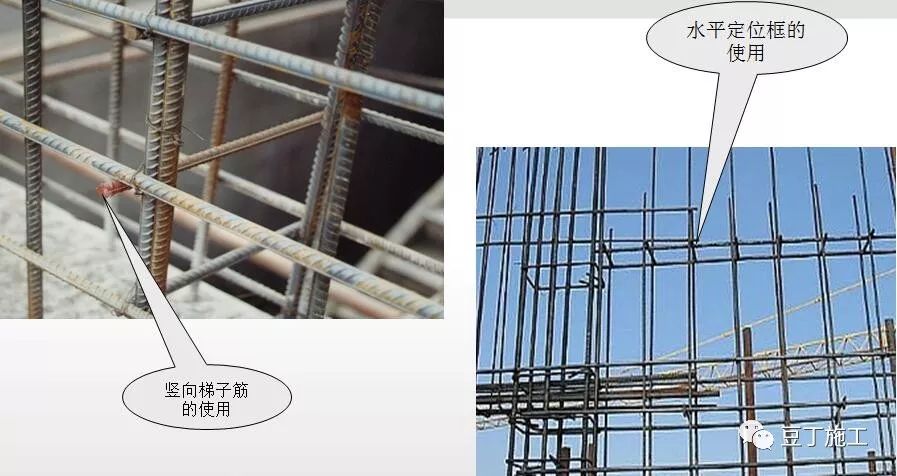

钢筋绑扎措施

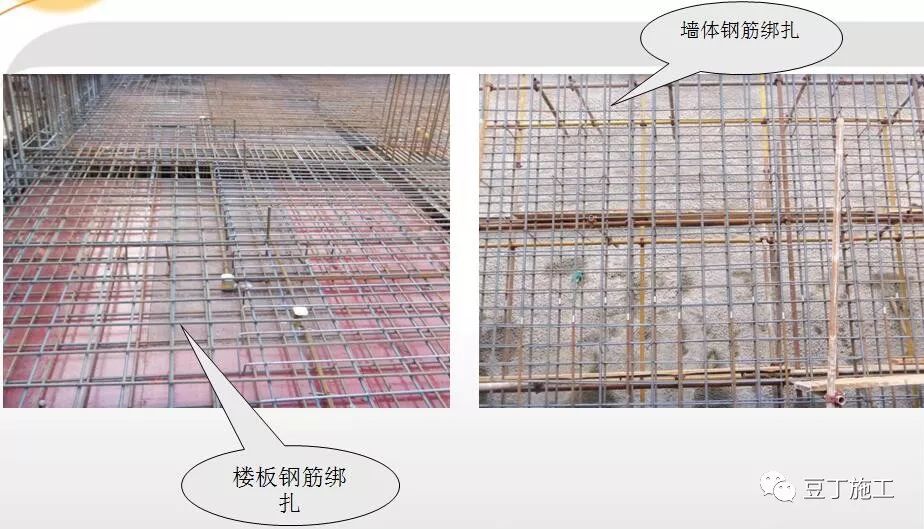

钢筋绑扎
钢筋绑扎
混凝土工程

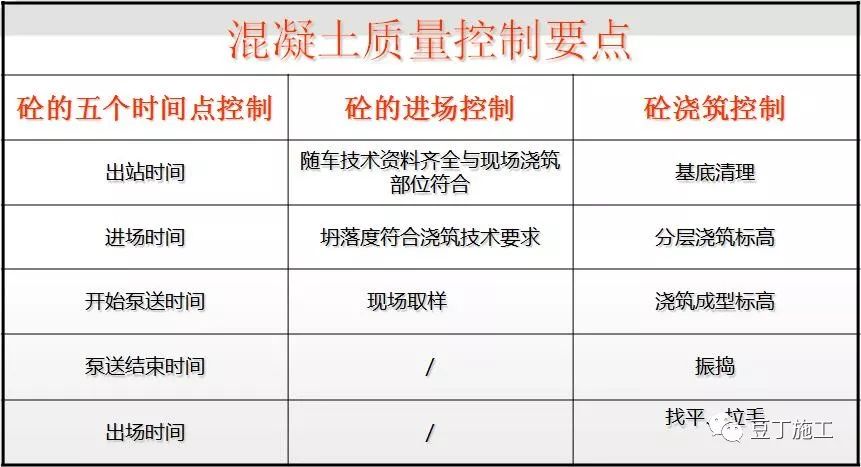

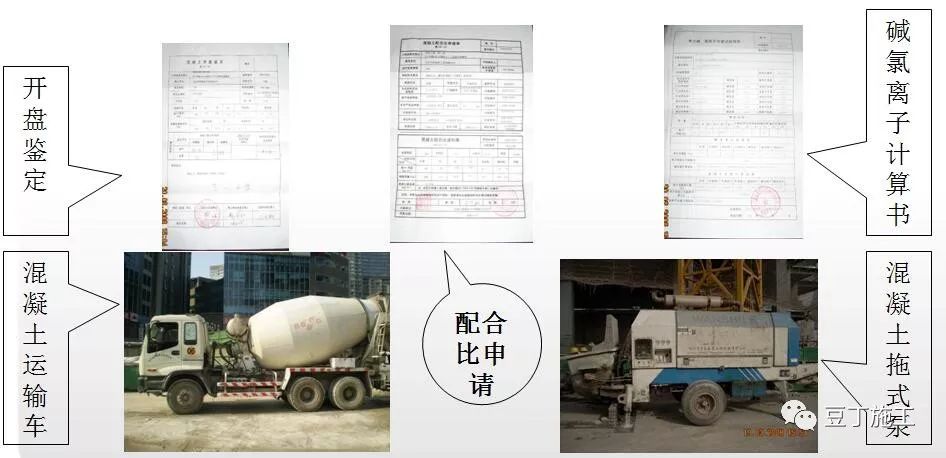

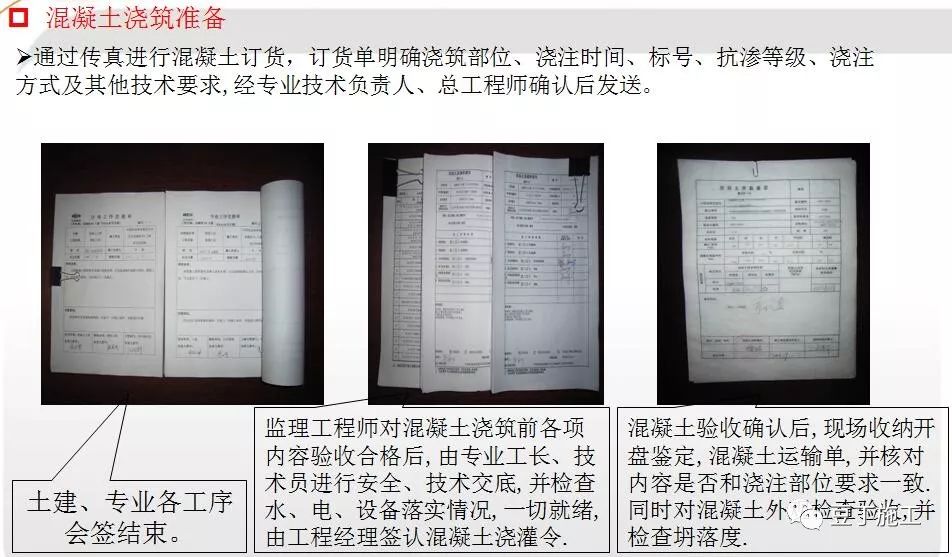

结构用混凝土采用商品混凝土.商品混凝土厂家资质资料齐全,考察合格,每批混凝土到达施工现场均提供开盘鉴定、配合比申清单、碱离子、氯离子计算书及混凝土原材复试报告等.运输过程严格控制混凝土搅拌站至施工现场时间,确保混凝土初凝时间满足要求.运输及浇筑设备检查合格.

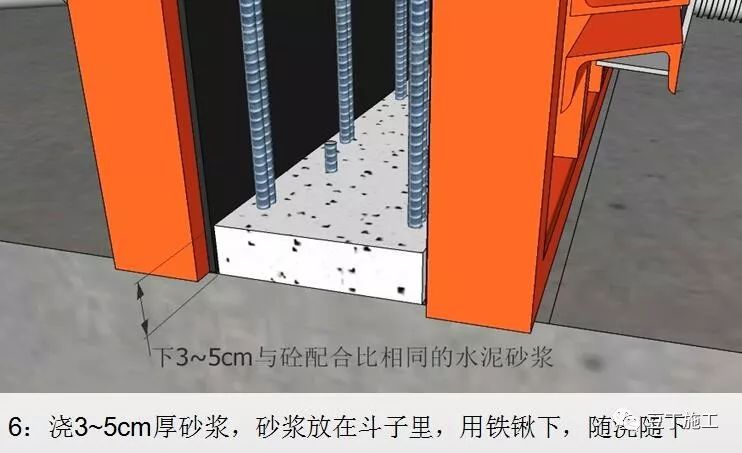

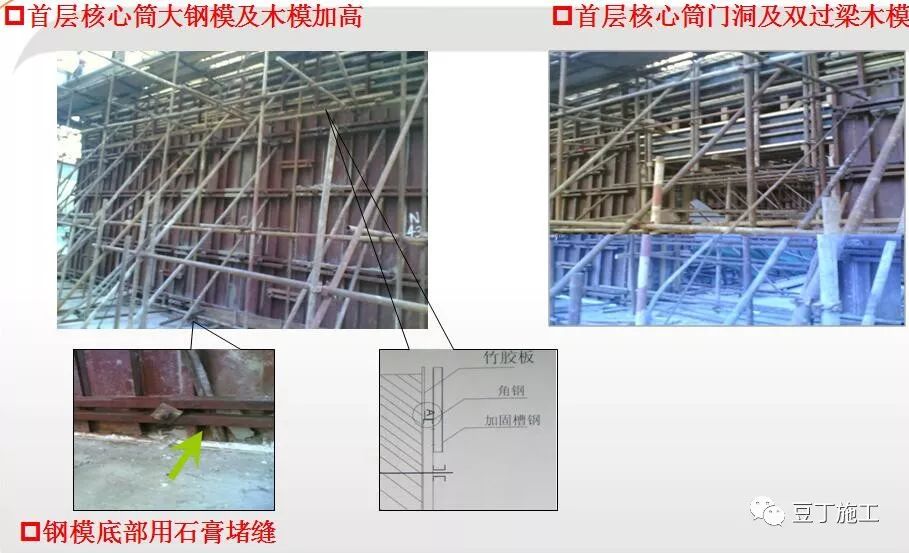

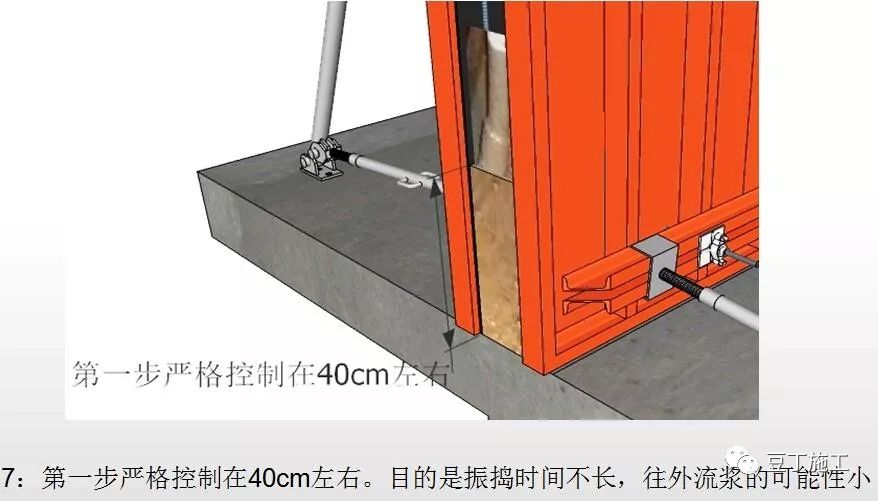

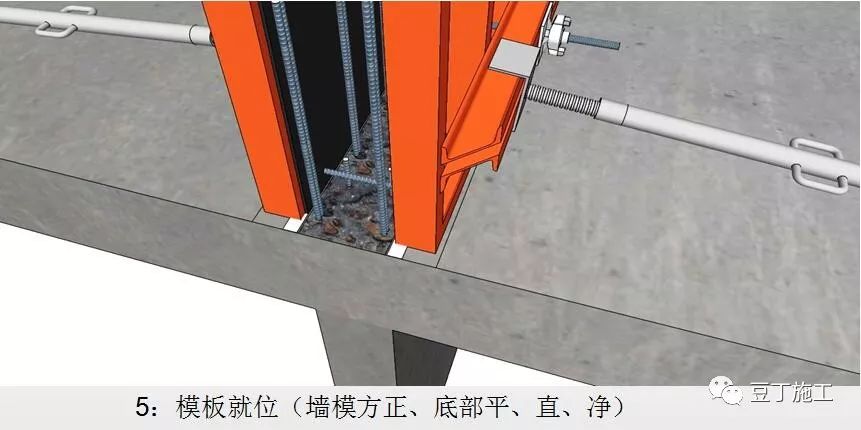

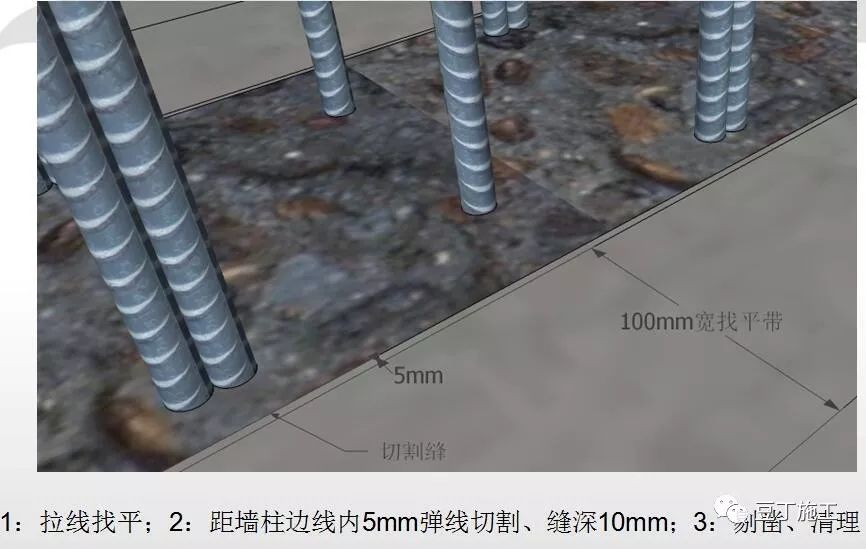

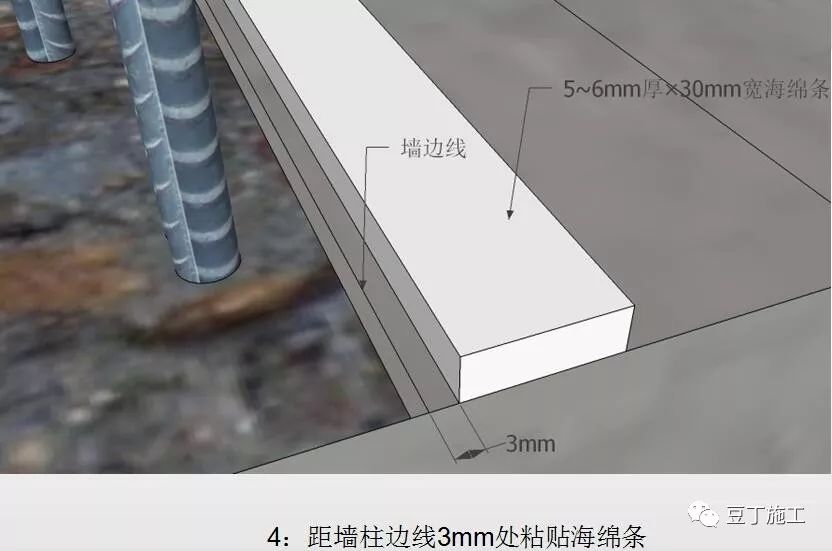

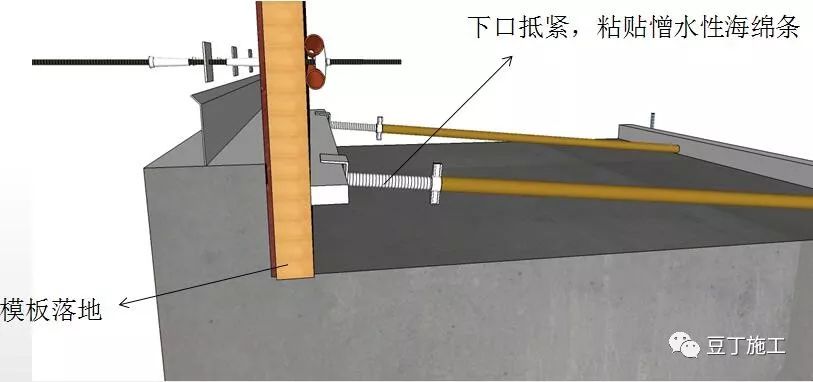

防止墙、柱烂根措施
防止墙、柱烂根措施
防止墙、柱烂根措施
防止墙、柱烂根措施
防止墙、柱烂根措施
施工缝剔凿
水平施工缝：去除软弱层，露出石子。
竖向施工缝：去除松散石子，露出密实砼。
砼工长必须三做到：
1）每班砼第一辆砼应鉴定；
2）浇筑砼工长必须到——看分层振捣；
3）拆模后工长必须到——一拆模，烂根拾掇一下
